Остале интерне компоненте

Поред напајања, матичне плоче, процесора, оперативне меморије и меморија за складиштење, унутар кућишта се могу наћи и компоненте у слотовима за додатне картице. У савременим рачунарима ти слотови су типа PCIe, док су се у старијим рачунарским системима користили и AGP, PCI и ISA слотови. PCIe стандард дефинише типове слотова на основу броја “трака” (lane) на магистрали: x16, x8, x4 и x1, што значи да различите компоненте у слотовима захтевају различит број трака. Неке од компоненти које се могу наћи у слотовима за додатне картице су:

  • Графички адаптери
  • Аудио адаптери
  • Мрежни адаптери
  • Адаптери за бежичне и блутут мреже
  • ТВ/радио тјунер адаптери
  • Адаптери за снимање видеа
  • Адаптери за експанзију портова
  • Рајзери и сплитери

Графички адаптер

Основна улога графичког адаптера је да генерише низ излазних слика на монитор рачунара. Градички адаптери могу бити извецени као:

  • графички процесори интегрисани у склопу процесора (integrated GPU) - уграђују се у савремене процесоре (Intel UHD Graphics, AMD Radeon Graphics), користе системску меморију и довољни су за свакодневне послове, репродукцију видео-садржаја и мање захтевне игре.
  • графички адаптери интегрисани на матичној плочи (on-board) - некада су били уобичајени, а данас се ретко користе јер су замењени iGPU-има.
  • графичке картице (discrete, dedicated) - засебне хардверске компоненте које се прикључују у PCI Express x16 слот, имају сопствени графички процесор, меморију и систем хлађења. Поред рада са рачунарском графичком, тренд је да се графичке картице користе и за обраду неграфичких података, нпр. извођење комплексних прорачуна, рударење крипто-валута, рад са моделима машинског учења и др.

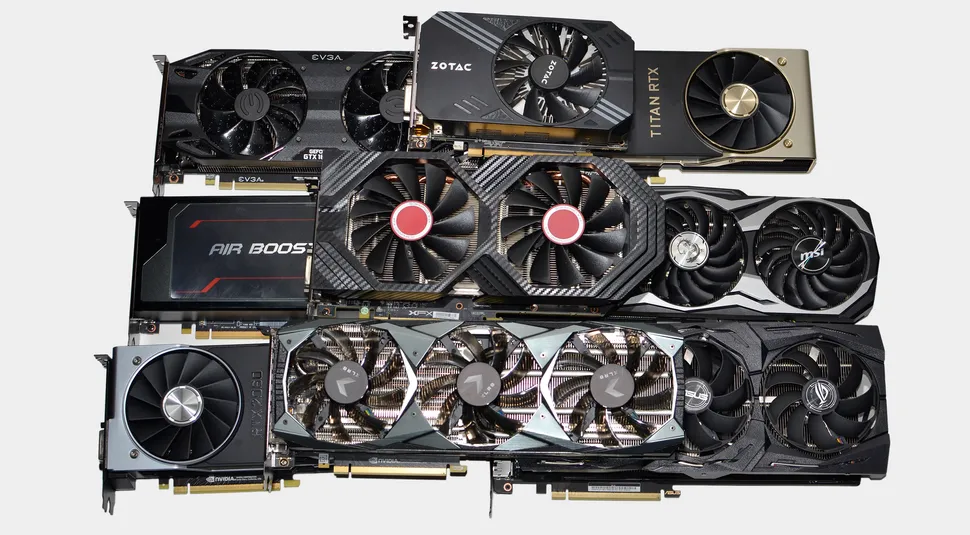

Графичке картице

Основни делови графичке картице су:

  • Графички процесор тј. графичка процесорска јединица (GPU) је процесор специјално намењен и оптимизован за рад са рачунарском графичком. Неке од његових одлика су радни такт језгра (GHz), број пиксел шејдера и др.
  • Видео меморија (VRAM) чији се капацитет изражава у GB, служи за складиштење графичких објеката и базира на DDR технологији (GDDR).
  • Video BIOS садржи фирмвер који управља графичком картицом и омогућује комуникацију са осталим хардверским и софтверским компонентама рачунарског система.
  • Застарели RAMDAC (RAM Digital-to-Analog Converter) претвара дигиталне сигнале у аналогне за потребе старијих монитора који користе аналогни улаз.

На графички адаптер могу се прикључити уређаји са различитим типовима конектора:

  • HDMI (High-Definition Multimedia Interface),
  • USB-C (са DisplayPort режимом),
  • DP (Display Port),
  • и застарели DVI (Digital Visual Interface), VGA (Video Graphics Array) и ређе VIVO (Video In Video Out) за S-Video, Composite video и Component video.
