Матична плоча

Матична плоча (енгл. Mainboard, Motherboard) је вишеслојна штампана плоча која повезује хардверске компоненте рачунара и утиче на њихову брзину и ефикасност у раду. На матичној плочи налазе се:

лежиште за процесор,
слотови за меморију,
системски чип(ови),
BIOS/UEFI и батерија,
магистрале и експанзиони слотови и
разни конектори.

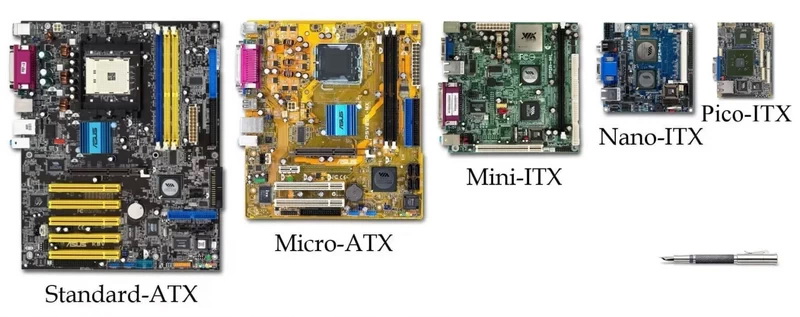

Фактор облика матичне плоче (енгл. Form Factor) односи се на величину и облик плоче и распоред различитих компоненти на плочи. Током година било је много варијација фактора облика, а најпознатији су ATX (Advanced Technology eXtended) и Micro-ATX у десктоп рачунарима и ITX у тин-клијентима.

Лежиште за процесор

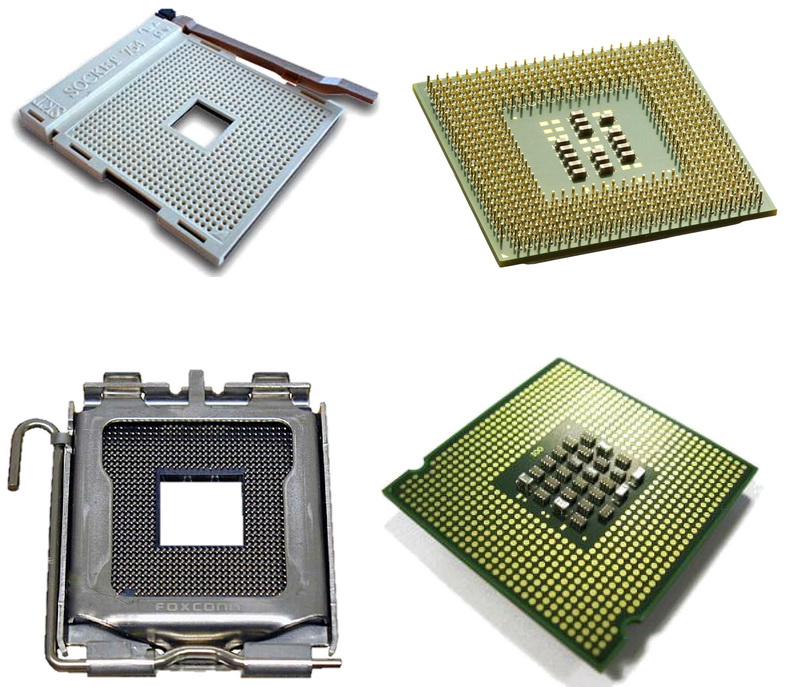

Лежиште за процесор (енгл. Socket) обезбеђује механичку и електричну везу између процесора и матичне плоче. У употреби су LGA (енгл. Land Grid Array) и ређе PGA (енгл. Pin Grid Array) типови лежишта.

Слотови за меморију

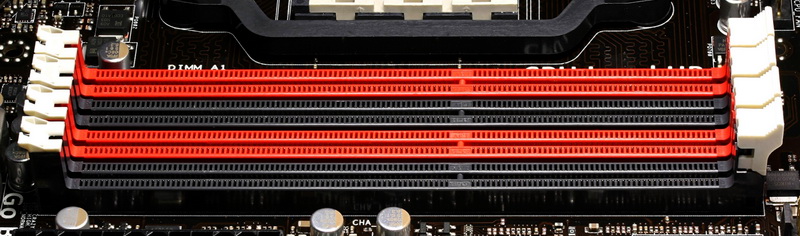

Слотови за меморију (енгл. Memory Slots, RAM slots) обезбеђују механичку и електричну везу између меморијских модула и матичне плоче. Обично их има два или више.

Чипсет

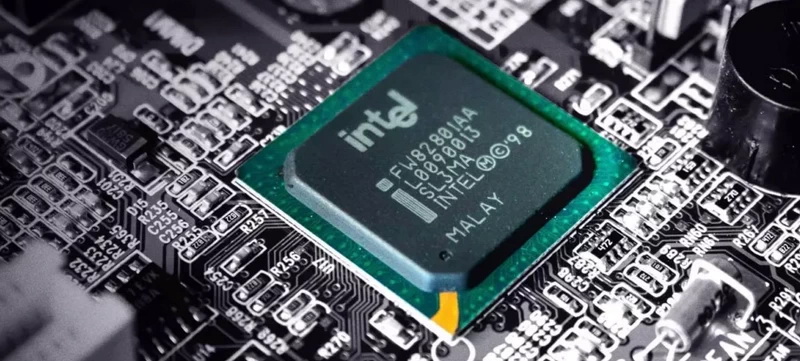

Чипсет (енгл. Chipset) омогућују комуникацију између различитих компонената рачунара и контролише њихов рад. Данас је то један чип, (PCH – Platform Controller Hub), док су на старијим матичним плочама постојала два чипа (Northbridge и Southbridge). Поред главног PCH чипа, на матичној плочи могу да постоје и додатни чипови, на пример за мрежни интерфејс, за аудио интерфејс итд.

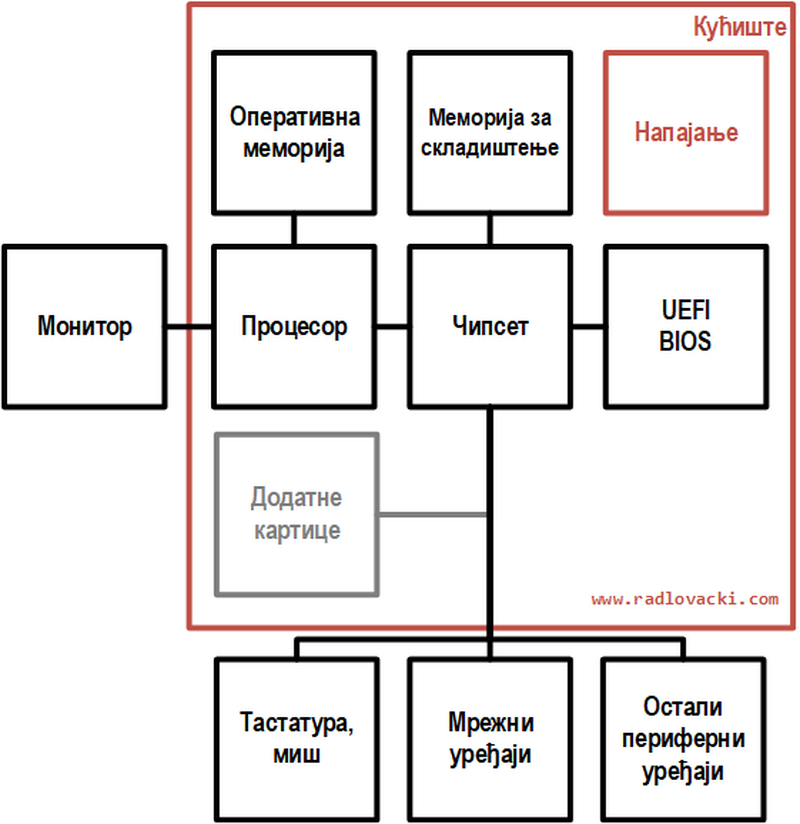

Његова улога јаснија је на упрошћеној блок шеми савременог рачунарског система:

BIOS / UEFI и батерија

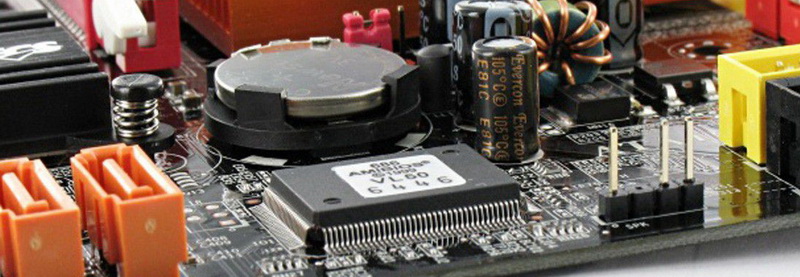

BIOS (енгл. Basic Input Output System) тј. UEFI (енгл. Unified Extensible Firmware Interface) је меморијски чип (ROM) у којем се налази софтвер и подаци који омогућавају тестирање хардвера, системска подешавања и почетак рада система. Батерија пружа константно електрично напајање за BIOS/UEFI, које је потребно за функционисања часовника и датума и чување података о системским подешавањима.

Магистрале и екпанзиони слотови

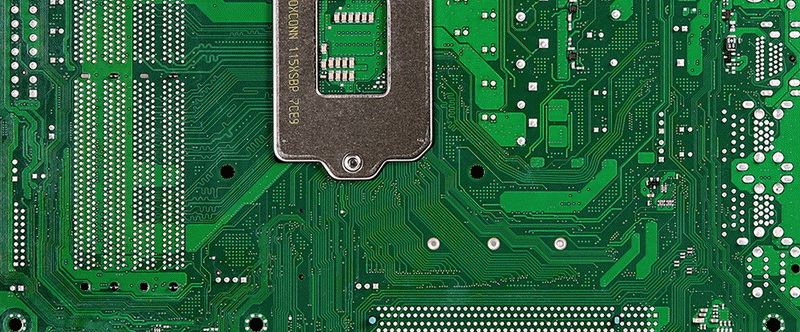

Магистрала (енгл. Bus) представља скуп електричних веза између компонената матичне плоче. То су обично процесорске магистрале, меморијска магистрала, PCI-E магистрала, USB магистрала итд.

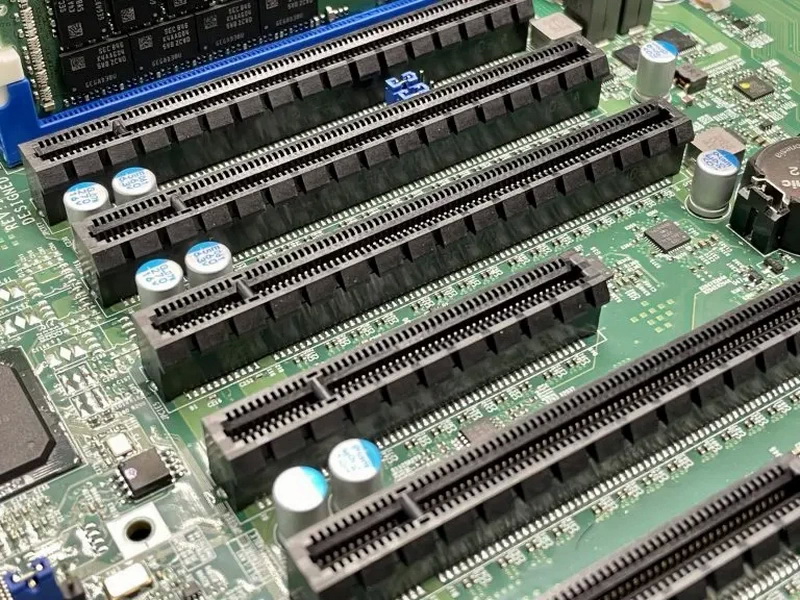

Експанзиони слотови (енгл. Expansion Slots) обезбеђују механичку и електричну везу између додатних картица и матичне плоче. Данас су највише присутне варијанте PCI-E слотова, док су се раније користили ISA, PCI и AGP слотови.

Конектори

Конектори на матичној плочи обично су: конектори за напајање плоче, конектори за вентилаторе, конектори за контроле на кућишту рачунара, конектори за уређаје за складиштење и др.

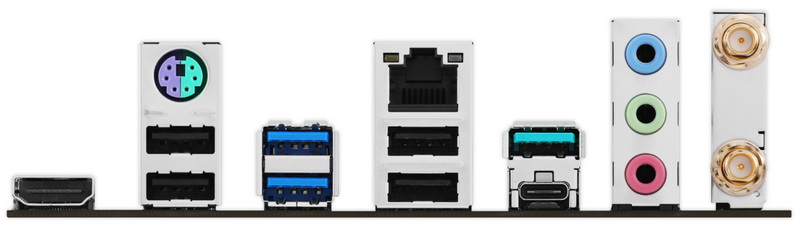

Конектори на полеђини кућишта који долазе са матичне плоче обично су: PS/2 конектори за тастатуру и миша, USB конектори и конектори од интегрисаних уређаја (графички, мрежни и звучни адаптер) и др.

Питања за проверу знања

Која је улога матичне плоче у рачунарском систему?

Матична плоча повезује хардверске компоненте рачунарског система и утиче на њихову брзину и ефикасност у раду.

Која је улога лежишта за процесор, слотова за меморију и експанзионих слотова на матичној плочи?

Њихова улога је да обезебеде механичку и електричну процесора, меморије и додатних картица са матичном плочом.

Која је улога чипсета на матичној плочи?

Чипсет омогућују комуникацију између различитих компонената рачунара и контролише њихов рад.

Шта је BIOS/UEFI и чему служи батерија на матичној плочи?

BIOS/UEFI је меморијски чип у којем се налази софтвер и подаци који омогућавају тестирање хардвера, системска подешавања и почетак рада система. Батерија пружа константно електрично напајање за BIOS/UEFI, које је потребно за функционисања часовника и датума и чување података о системским подешавањима.

Који се конектори налазе на матичној плочи, а који на полеђини кућишта?

Конектори на матичној плочи обично су: конектори за напајање плоче, за вентилаторе, за контроле на кућишту, за уређаје за складиштење и др. Конектори на полеђини кућишта који долазе са матичне плоче обично су: PS/2 конектори за тастатуру и миша, USB конектори и конектори од интегрисаних уређаја (графички, мрежни и звучни адаптер) и др.
